Cách Đọc Bản Vẽ Thiết Kế Nội Thất Cho Người Không Chuyên Dễ Hiểu Nhất

Khi bắt tay vào hoàn thiện tổ ấm, việc cầm trên tay tập hồ sơ thiết kế dày cộp với hàng loạt ký hiệu chuyên ngành dễ khiến gia chủ bối rối. Nắm rõ cách đọc bản vẽ thiết kế nội thất không chỉ giúp bạn dễ dàng hình dung không gian sống thực tế mà còn chủ động giám sát tiến độ thi công, hạn chế tối đa chi phí phát sinh ngoài ý muốn.

1. Phân biệt các loại bản vẽ nội thất cơ bản

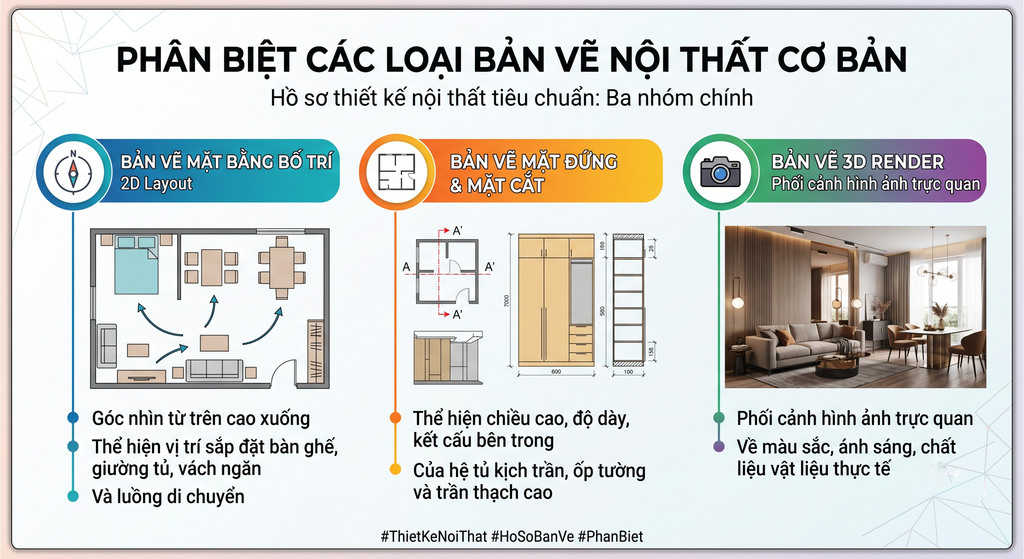

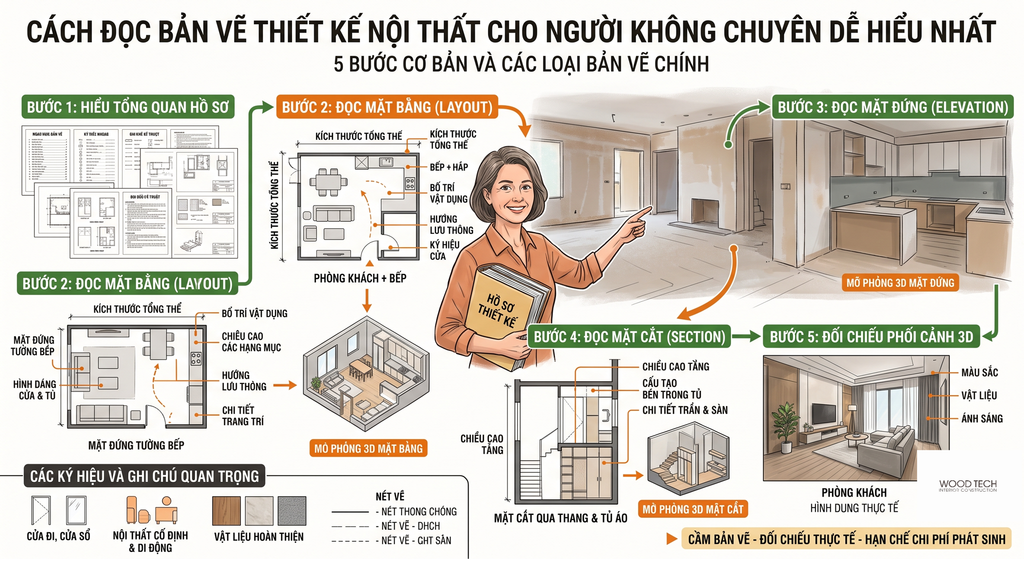

Một bộ hồ sơ thiết kế nội thất tiêu chuẩn thường bao gồm ba nhóm bản vẽ chính mà gia chủ cần phân biệt rõ:

• Bản vẽ mặt bằng bố trí (2D Layout): Góc nhìn từ trên cao xuống sau khi cắt ngang qua không gian, thể hiện vị trí sắp đặt bàn ghế, giường tủ, vách ngăn và luồng di chuyển.

• Bản vẽ mặt đứng & mặt cắt (Elevation & Section): Thể hiện chiều cao, độ dày, kết cấu bên trong của hệ tủ kịch trần, ốp tường và trần thạch cao.

• Bản vẽ 3D Render: Phối cảnh hình ảnh trực quan về màu sắc, ánh sáng, chất liệu vật liệu thực tế.

2. 3 bước đọc bản vẽ nội thất nhanh chóng và chuẩn xác

Để nắm bắt toàn bộ hồ sơ thiết kế mà không cần chuyên môn sâu, bạn chỉ cần thực hiện tuần tự theo quy trình sau:

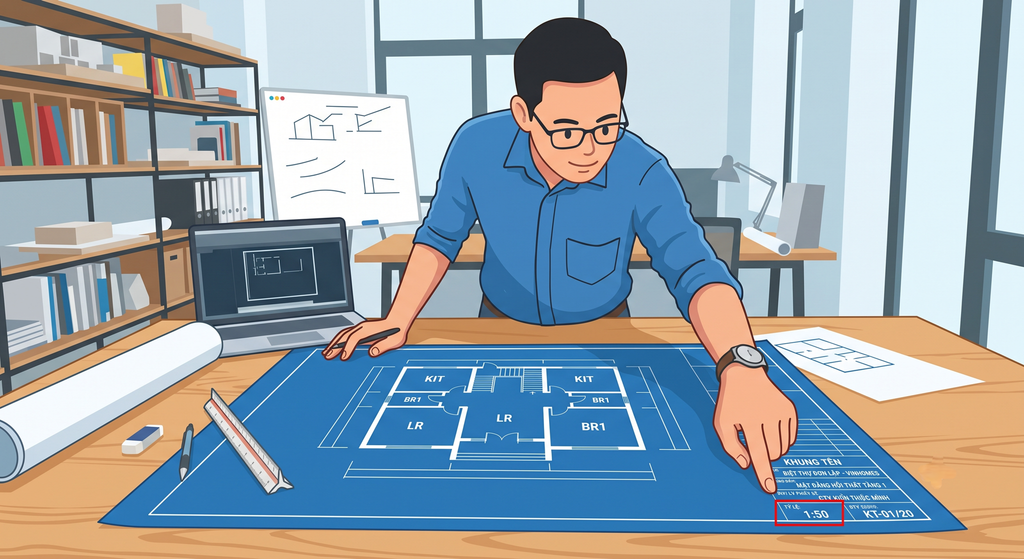

• Bước 1: Đọc khung tên và tỷ lệ (Scale): Khung tên ở góc dưới góc phải bản vẽ cung cấp thông tin hạng mục, số trang và tỷ lệ (thường là 1:50 hoặc 1:100 cho mặt bằng, 1:20 cho chi tiết đồ nội thất). Tỷ lệ giúp bạn ước lượng độ chênh lệch giữa bản vẽ và thực địa.

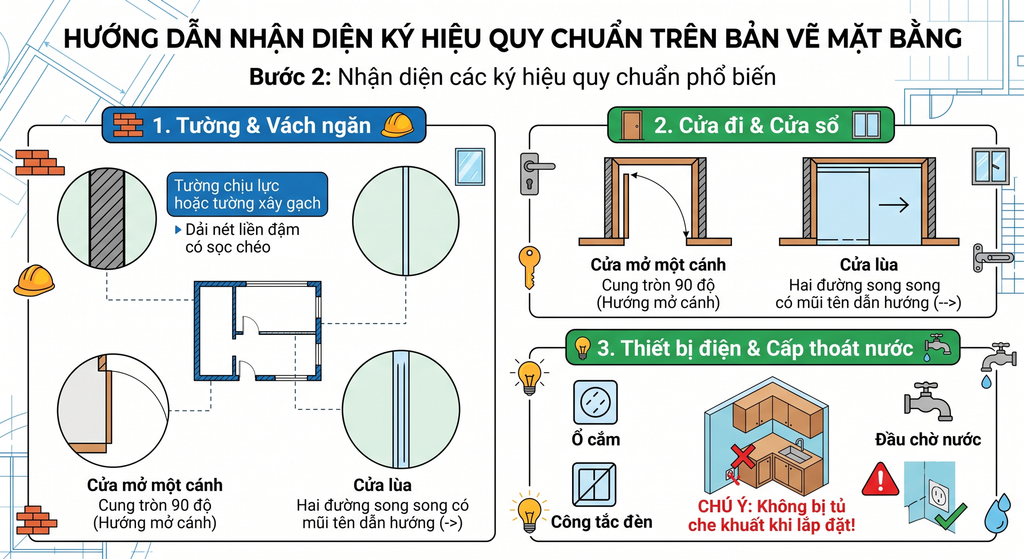

• Bước 2: Nhận diện các ký hiệu quy chuẩn phổ biến:

  • Tường & Vách ngăn: Các dải nét liền đậm có sọc chéo là tường chịu lực hoặc tường xây gạch; nét mảnh là vách thạch cao/kính.

  • Cửa đi & Cửa sổ: Cửa mở một cánh thường ký hiệu bằng cung tròn 90 độ (thể hiện hướng mở cánh), cửa lùa thể hiện bằng hai đường song song có mũi tên dẫn hướng.

  • Thiết bị điện & cấp thoát nước: Chú ý các ký hiệu ổ cắm, công tắc đèn, đầu chờ nước để không bị tủ che khuất khi lắp đặt.

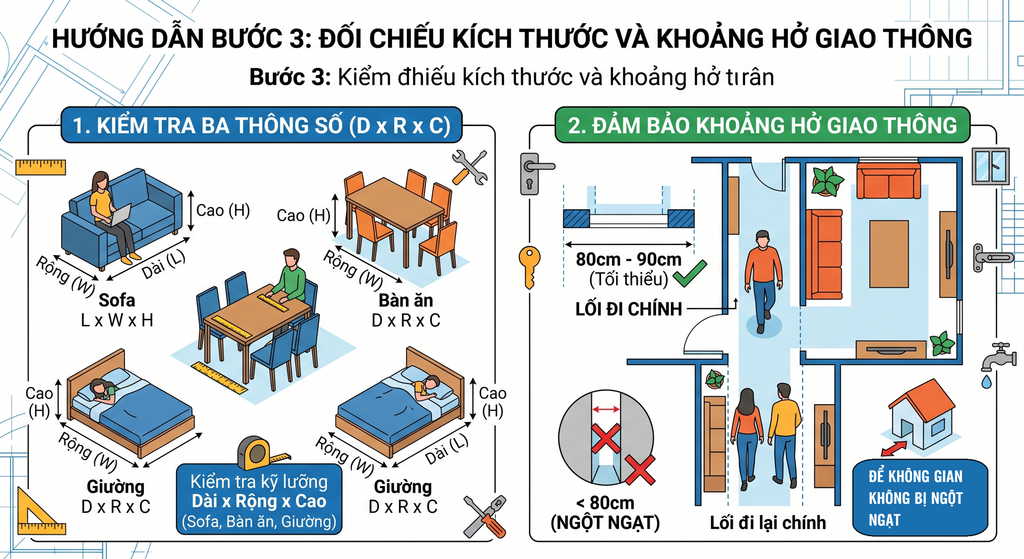

• Bước 3: Đối chiếu kích thước và khoảng hở giao thông: Luôn kiểm tra ba thông số: Dài x Rộng x Cao của từng món đồ (như sofa, bàn ăn, giường). Đảm bảo lối đi lại chính trong nhà đạt độ rộng tối thiểu từ 80cm đến 90cm để không gian không bị ngột ngạt.

3. Lưu ý quan trọng khi duyệt bản vẽ thi công

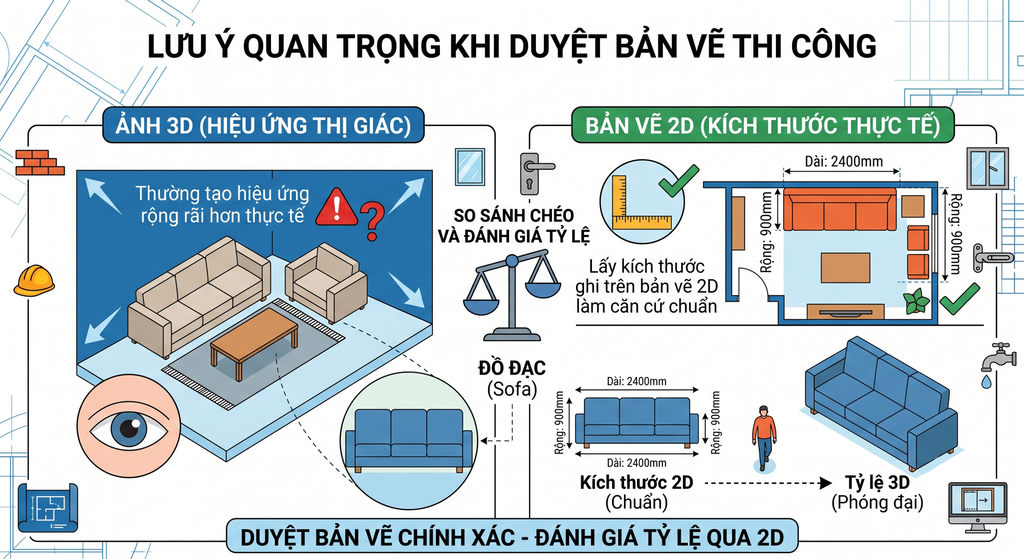

• So sánh chéo 2D và 3D: Ảnh 3D thường tạo hiệu ứng thị giác rộng rãi hơn thực tế. Hãy luôn lấy kích thước ghi trên bản vẽ 2D làm căn cứ chuẩn để đánh giá tỷ lệ đồ đạc.

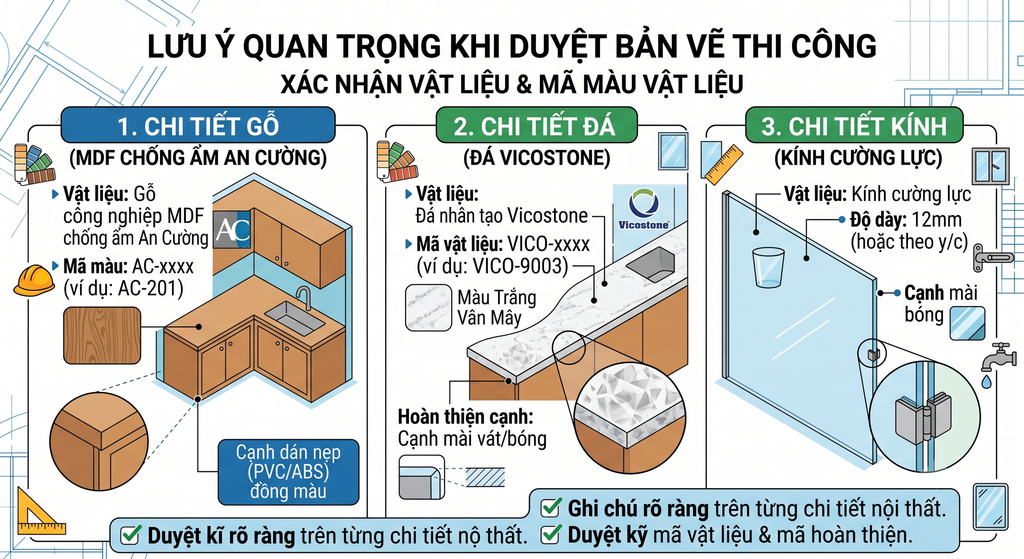

• Xác nhận vật liệu và mã màu: Tên vật liệu (như gỗ công nghiệp MDF chống ẩm An Cường, mặt đá vicostone, kính cường lực) và mã hoàn thiện cần được ghi chú rõ ràng trên từng chi tiết nội thất.
