Việc nhận bàn giao một căn hộ giao thô mang lại cơ hội lớn để gia chủ tự do sáng tạo không gian sống. Tuy nhiên, để hiện thực hóa ý tưởng từ giấy tờ ra thực tế, kỹ năng đọc bản vẽ kỹ thuật là cực kỳ quan trọng. Dưới đây là hướng dẫn chi tiết giúp bạn kiểm soát các hạng mục thi công cơ bản.

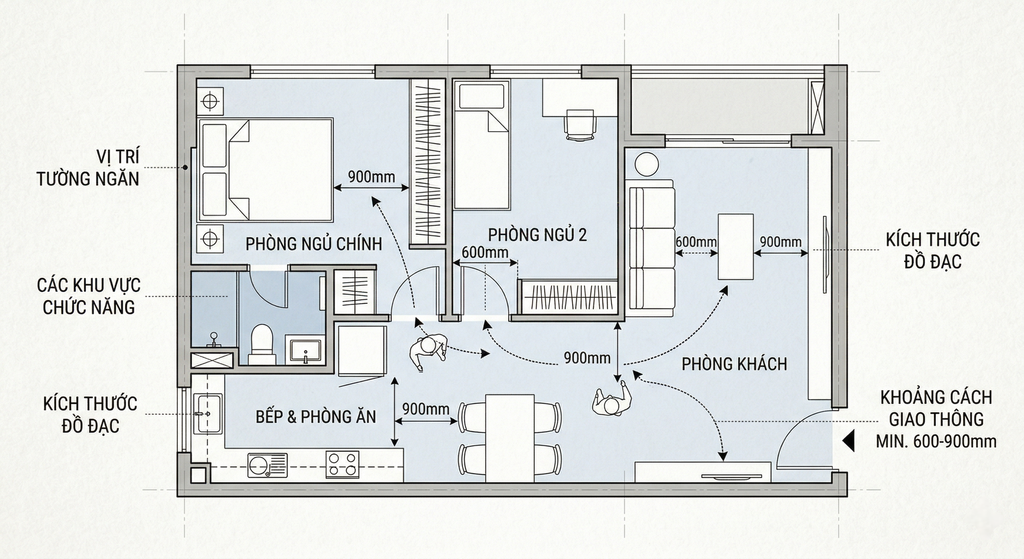

1. Bản vẽ mặt bằng bố trí nội thất (Layout)
Đây là bản vẽ quan trọng nhất, cho bạn cái nhìn tổng thể về cách phân chia không gian.
Nội dung: Vị trí tường ngăn, các khu vực chức năng (phòng khách, bếp, phòng ngủ) và kích thước đồ đạc.
Lưu ý khi đọc: Hãy chú ý đến khoảng cách giao thông. Một bản vẽ chuẩn SEO về công năng phải đảm bảo lối đi giữa các đồ nội thất tối thiểu từ 600mm đến 900mm để đảm bảo sinh hoạt thuận tiện.

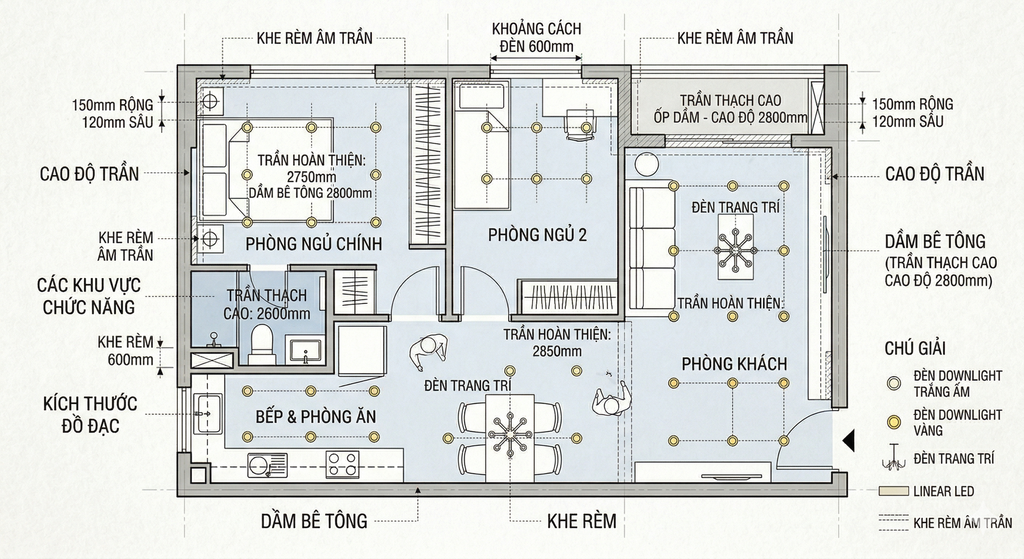

2. Bản vẽ khai triển trần và đèn chiếu sáng
Với căn hộ giao thô, phần trần thạch cao và hệ thống chiếu sáng thường được làm mới hoàn toàn.
Nội dung: Cao độ trần (từ sàn đến trần hoàn thiện), vị trí đèn downlight, đèn trang trí và các khe rèm.
Lưu ý khi đọc: Kiểm tra kỹ cao độ để tránh việc trần quá thấp gây cảm giác bí bách, đặc biệt là các khu vực có dầm bê tông chạy ngang.

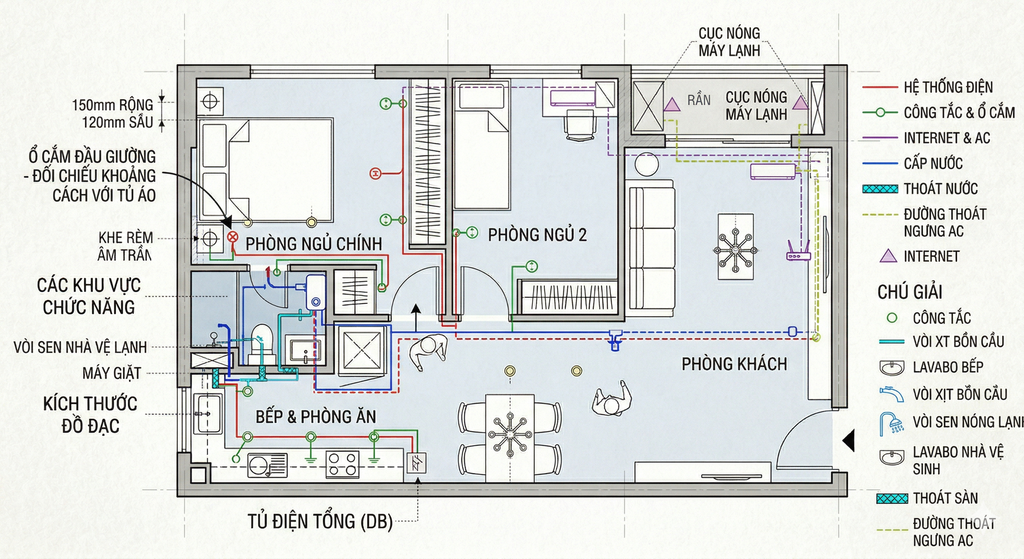

3. Bản vẽ sơ đồ điện và cấp thoát nước (M&E)
Đây là "hệ mạch máu" của căn hộ. Việc đọc hiểu bản vẽ này giúp bạn tránh được các sự cố khoan trúng dây điện hay đường ống sau này.
Điện: Vị trí ổ cắm, công tắc, internet và cục nóng máy lạnh.
Nước: Vị trí đường ống cấp, thoát nước cho lavabo, bồn cầu và khu vực bếp.
Lưu ý: Hãy đối chiếu vị trí ổ cắm với bản vẽ bố trí đồ gỗ để tránh tình trạng ổ cắm bị tủ áo hoặc đầu giường che mất.

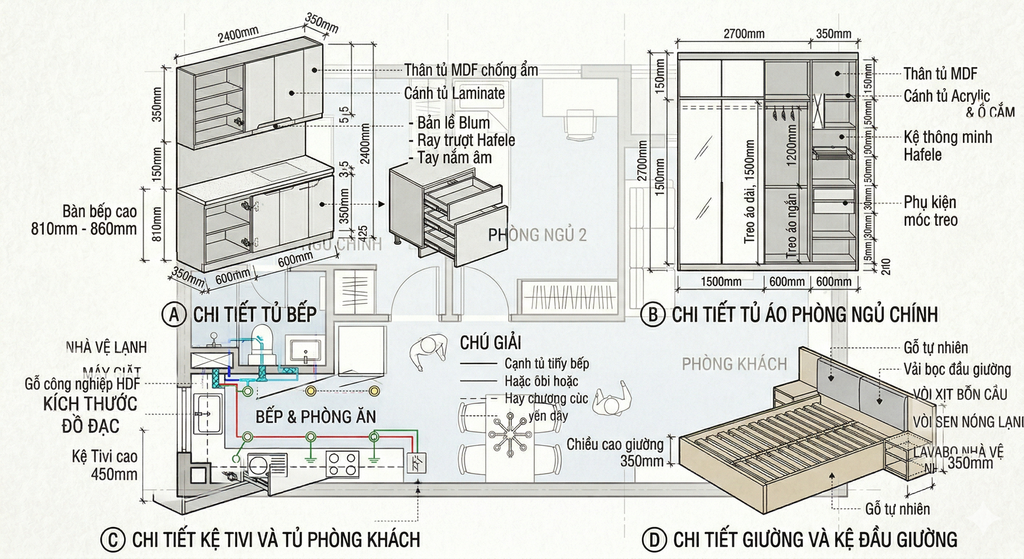

4. Bản vẽ chi tiết đồ gỗ nội thất (Cabinetry)
Bản vẽ này đi sâu vào cấu tạo của từng món đồ như tủ bếp, tủ áo, giường kệ.
Nội dung: Kích thước chi tiết (dài x rộng x cao), chất liệu (gỗ công nghiệp MDF, HDF hay gỗ tự nhiên) và phụ kiện (bản lề, ray trượt).
Lưu ý: Quan tâm đến các thông số về chiều cao tiêu chuẩn. Ví dụ: Bàn bếp thường cao từ 810mm - 860mm để phù hợp với vóc dáng người Việt.

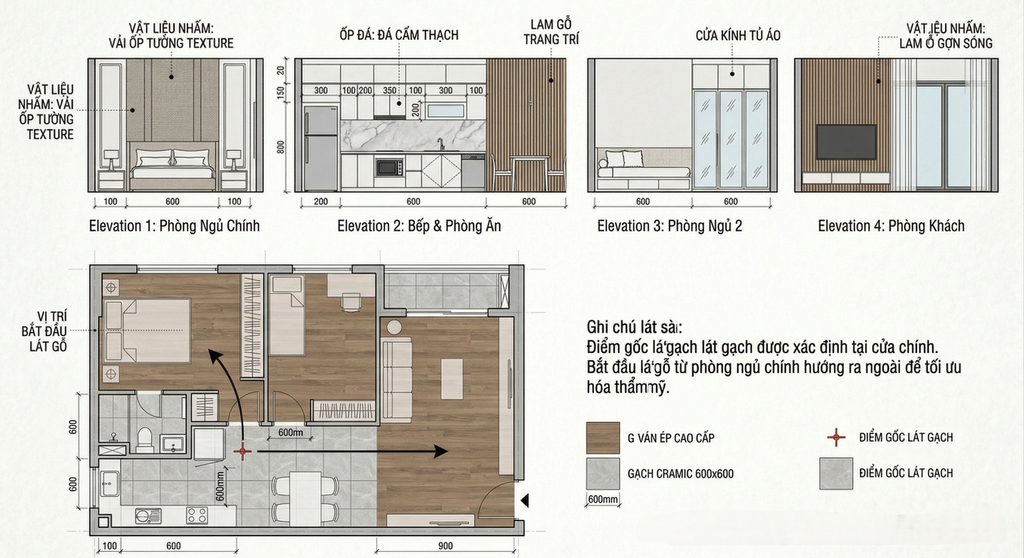

5. Bản vẽ mặt đứng và lát sàn
Hạng mục này quyết định tính thẩm mỹ bề mặt của căn hộ.
Mặt đứng: Thể hiện các mảng nhấn tường, vật liệu ốp (đá, kính, lam gỗ).
Lát sàn: Chỉ định vị trí bắt đầu lát gạch hoặc gỗ để đảm bảo tính thẩm mỹ, tránh việc các viên gạch bị cắt vụn ở những vị trí dễ thấy.
Kết luận
Đọc hiểu bản vẽ thi công không chỉ giúp bạn giám sát chất lượng thợ làm việc mà còn đảm bảo ngân sách không bị phát sinh do sửa chữa sai sót. Nếu bạn đang sở hữu một căn hộ giao thô, hãy yêu cầu đơn vị thiết kế giải thích chi tiết 5 hạng mục trên trước khi đặt bút ký hợp đồng thi công.
